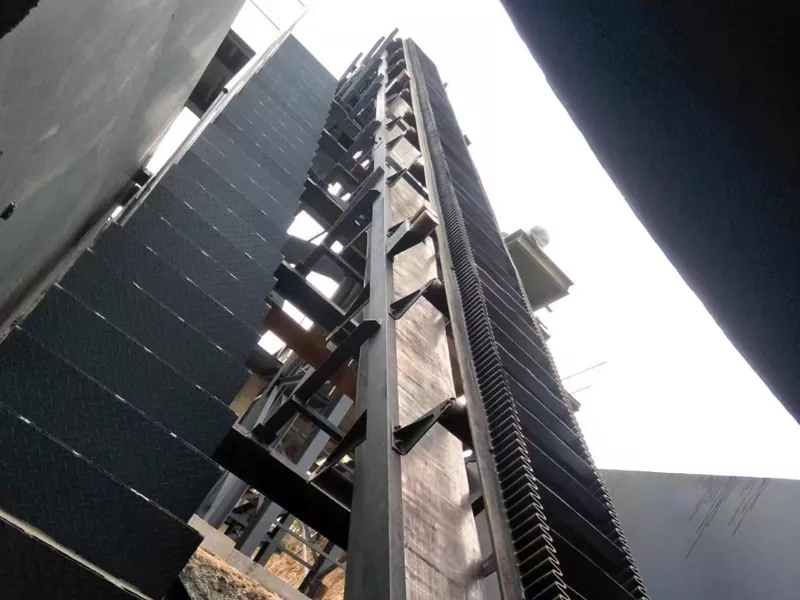

Hullámos oldalfalú szállítószalag

Az EPIC a hullámos oldalfalú szállítószalagokra, nagy hatékonyságú függőleges szállítórendszerekre specializálódott bányászati, cement-, homok-, szén- és ömlesztett anyagipar számára. A hullámos oldalfalakkal és membránszíjakkal tervezett szállítószalag akár 90°-os szállítási szöget is támogat, ami nagymértékben csökkenti a földhasználatot és a polgári építési költségeket. Stabil működésével, nagy áteresztőképességével, alacsony energiafogyasztásával és megbízható teljesítményével ez a berendezés ideális hosszú távú, nagy szögű és függőleges anyagszállításhoz.

Kérdés küldése

termékleírás

Az EPIC hullámos oldalfalú szállítószalag-rendszereket szállít a bányászat, a kohászat, a cement-, a szén-, a vegyipar és a sóderipar számára világszerte. A nagy dőlésszögű és függőleges szállítási alkalmazásokhoz tervezett szállítószalag-rendszer ötvözi a nagy szállítási hatékonyságot, a kompakt szerkezetet és az alacsony üzemeltetési költségeket, így ideális megoldás a modern ömlesztett anyag szállítási projektekhez.

A rendszer nagy szilárdságú hullámos oldalfalú szállítószalagokat és keresztirányú membránokat alkalmaz, amelyek lehetővé teszik az anyagok biztonságos szállítását akár 90°-os meredek szögben. A hagyományos hevederes szállítószalagokhoz képest jelentősen csökkenti az alapterület-igényt és az építőmérnöki beruházásokat, miközben javítja a szállítás általános hatékonyságát.

Termék paraméter

szalag szélesség B(mm)		300		400		500		650		800
Él magasság (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Részleges szállítás szög továbbítása kapacitás Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Átfogó méret	H²/ó (mm) Fejkerék középső magassága	350-100				1100-2000		1300-2000		1300-2000
	h/ó(mm) A hátsó kerék középső magassága	t 335		330-490		600		600		600-800
	h/ó(mm) A középső szakasz felületi magassága	450		500-700		760-800		800-850		800-1115
	B²/ó (mm) Középső szakasz alapszélessége	480		580		870		1020		1220

szalag szélesség B(mm)		1000				1200				1400
Él magasság (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Részleges szállítás szög továbbítása kapacitás Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Átfogó méret	H²/ó (mm) Fejkerék középső magassága	1400-2000 1600-2000
	h/ó(mm) A hátsó kerék középső magassága	600-800				800-1000				800-1200
	h/ó(mm) A középső szakasz felületi magassága	800-1200				1050-1500				1050-1700
	B²/ó (mm) Középső szakasz alapszélessége	1440				1690				1890

Miért válassza az EPIC szállítószalagot?

Nagy dőlésszög Szállítás akár 90°-ig

A hagyományos szállítószalagok általában kis szállítási szögekre korlátozódnak. Az EPIC fejlett hullámos oldalfala lehetővé teszi a függőleges emelést és a nagy szögű szállítást, ami jelentősen javítja a helykihasználást.

Takarítson meg telepítési helyet

A kompakt szerkezet minimalizálja a földhasználatot és csökkenti a gyári elrendezési korlátokat, így ideális bányákhoz, kikötőkhöz, földalatti projektekhez és ipari üzemekhez.

Alacsonyabb polgári építési költségek

Mivel a szállítópálya meredekebb is lehet, az ügyfelek csökkenthetik a tartó acélszerkezetek, átrakóállomások és mélyépítési költségeket.

Stabil működés és alacsony zajszint

A hullámos oldalfalú szállítószalag berendezése zökkenőmentesen, alacsony vibrációval és alacsony működési zajjal működik, megbízható, hosszú távú termelést biztosítva.

Főbb jellemzők

Nagy teherbírású szállítószalag kivitel

A szállítószalag erős szakítószilárdságú és kiváló kopásállóságú, megerősített gumi anyagokat használ, amelyek alkalmasak zord bányászati és ipari környezetre.

Hullámos oldalfal szerkezet

Az oldalfalak megakadályozzák az anyagszivárgást meredek szögben történő szállítás során.

Keresztkapcsok / membránok

A membránok biztonságosan tartják az anyagokat a heveder felületén, és javítják a szállítási stabilitást.

Műszaki előnyök a hagyományos szállítószalag-rendszerekhez képest

Tétel	Hagyományos szállítószalag	Hullámos oldalfalú szállítószalag
Szállítási szög	Általában ≤20°	90°-ig
Alapterület	Nagy	Kicsi
Anyag kiömlése	Meredek szögekben könnyű	Kiváló kiömlésgátló
Civil építési költség	Magasabb	Alacsonyabb
Szállítási hatékonyság	Közepes	Magas
Telepítési rugalmasság	Korlátozott	Erős
Függőleges szállítás	Nehéz	Kiváló

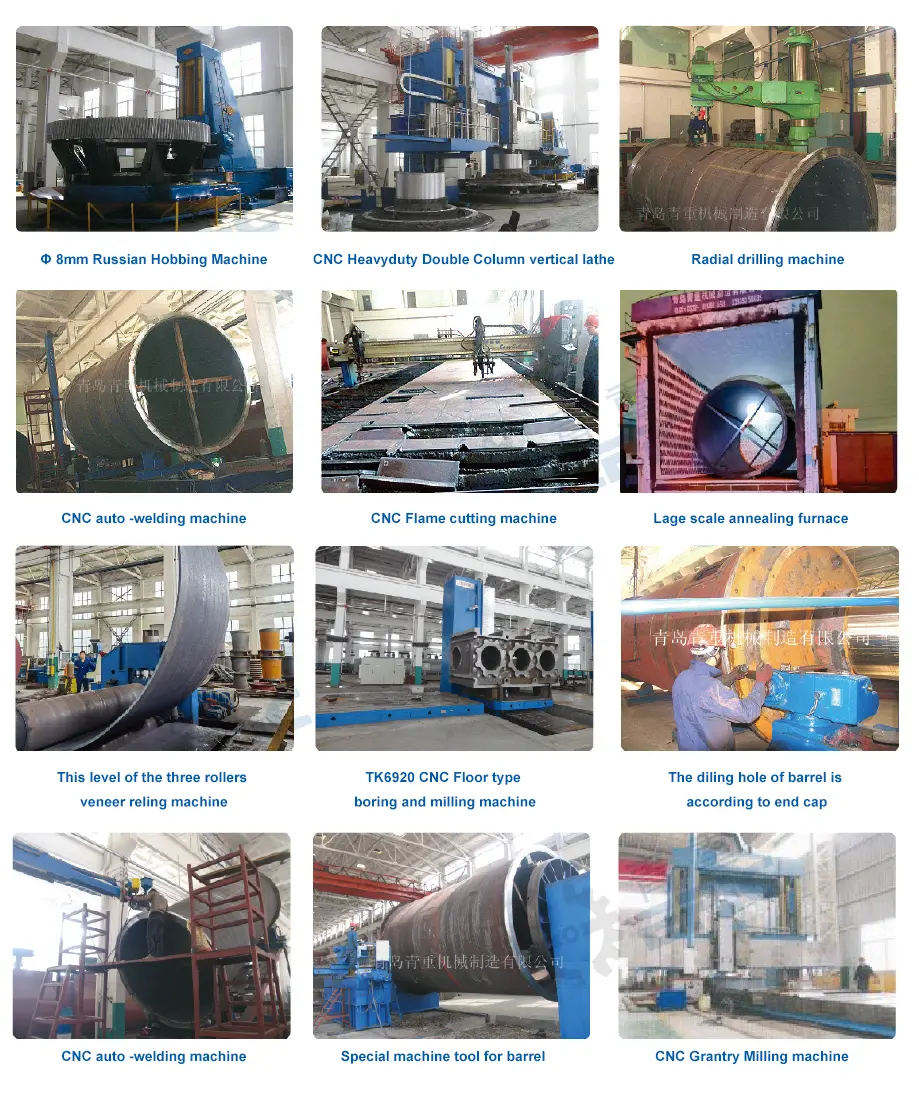

Fejlett feldolgozó berendezések

A gyár több mint 100 nagy és közepes méretű feldolgozógép-készlettel van felszerelve, beleértve:

· 8 méteres CNC nehéz fogaskerekes hobbing gép

· Nagy padlófúró- és marógép

· CNC függőleges eszterga

· Nagy teherbírású padlóeszterga

· CNC lemezhajlító gép

· CNC acéllemez vágógép

· Automatikus hegesztőrendszerek

· Nagy lágyító kemencék

Minőségi tanúsítványok és innováció

Az EPIC betartja a szigorú nemzetközi gyártási szabványokat, és megszerezte:

· ISO9001:2015 minőségirányítási rendszer tanúsítása

· Több használati minta-szabadalom

· Találmányi szabadalmak

· Csúcstechnológiás vállalati elismerés

A hullámos oldalfalú szállítószalag folyamatos innovációja és minőségének javítása továbbra is a vállalat globális fejlődésének fő hajtóereje.

Testreszabott szállítószalag-megoldások különböző iparágak számára

Minden gyártósor egyedi anyagjellemzőkkel és elrendezési követelményekkel rendelkezik. Az EPIC személyre szabott tervezési szolgáltatásokat nyújt a következők alapján:

· Anyagtípus

· Szállítási távolság

· Szállítási szög

· Kapacitásigény

· Telepítési környezet

· Tápellátás konfigurációja

Teljes körű szerviztámogatás az EPIC-től

Értékesítés előtti konzultáció

· Anyagelemzés

· Feldolgozási javaslat

· Felszerelés kiválasztása

· Technikai javaslat

Telepítés és üzembe helyezés

· Helyszíni útmutatás

· Berendezés hibakeresése

· Kezelői képzés

Értékesítés utáni szolgáltatás

· Pótalkatrészek támogatása

· Technikai segítségnyújtás

· Karbantartási útmutató

· Hosszú távú működési támogatás

Válassza az EPIC-et tömeges anyagszállítási projektjéhez

Akár bányaüzemet, aggregátumgyártó sort, cementgyárat vagy ipari szállítórendszert épít, az EPIC hullámos oldalfalú szállítószalag hatékony, megbízható és költséghatékony megoldást kínál a meredek szögű és függőleges ömlesztett anyagok szállításához.

Fejlett gyártási képességével, professzionális mérnöki támogatásával és gazdag EPC-projekt tapasztalatával az EPIC továbbra is segíti a globális ügyfeleket a termelés hatékonyságának javításában és a működési költségek csökkentésében az innovatív szállítási technológia révén.
