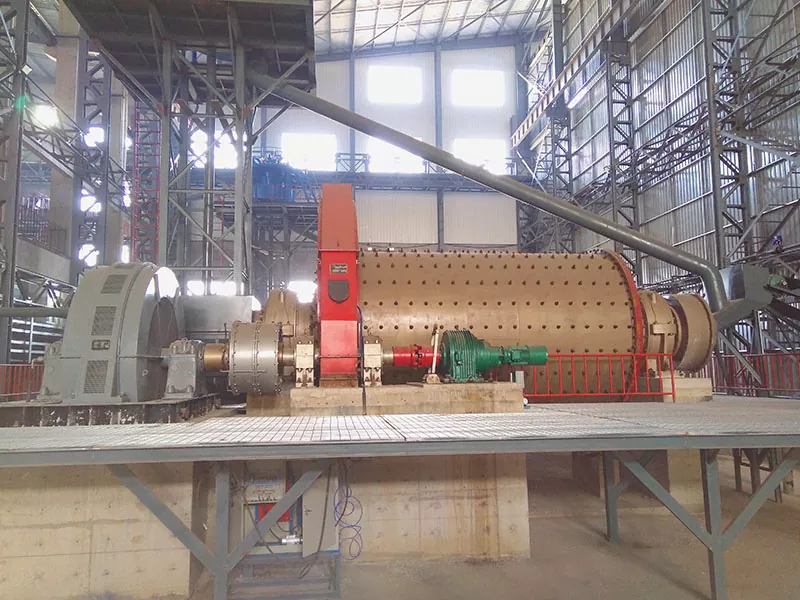

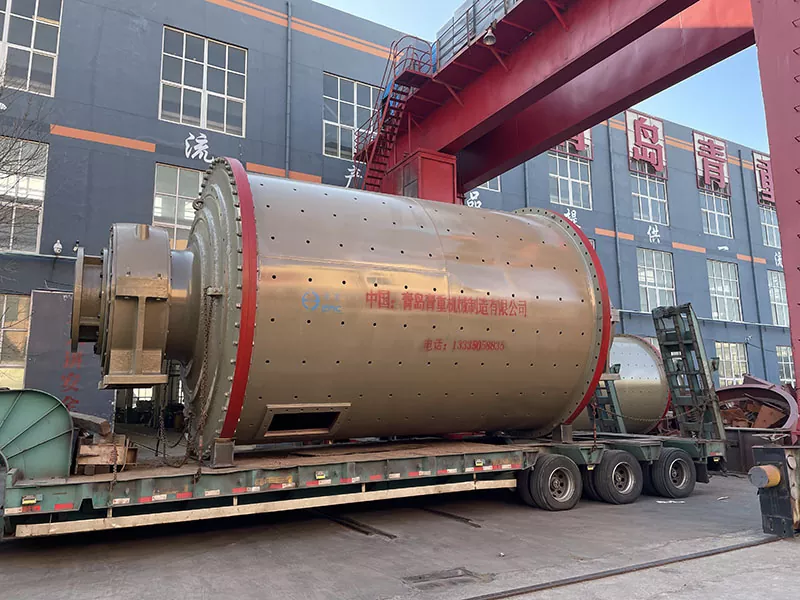

Nedves köszörülés túlfolyó golyós malom

EPIKUSA neves kínai gyár és beszállító garantált minőségben mutatja be a Wet Grinding Overflow Ball Mill-et. Nagy hatékonyságú ércőrlésre tervezték, és fejlett gördülőcsapágyakat tartalmaz a súrlódás csökkentése, a tartósság növelése és az energiamegtakarítás érdekében. A nagy ürítőnyílásokkal, hullámbetétekkel és olajköd-kenőrendszerrel ez a berendezés zavartalan működést, egyszerű karbantartást és megbízható teljesítményt biztosít. Ideális bányászathoz, ásványfeldolgozáshoz és ipari alkalmazásokhoz, egyenletes, energiahatékony és nagy kapacitású termelést biztosít.

Főbb jellemzők és előnyök

Gördülőcsapágyak a súrlódás csökkentéséért

A Wet Grinding Overflow Ball Mill nagy, kétsoros gömbgörgős csapágyakat alkalmaz, amelyek jelentősen csökkentik a mozgó alkatrészek közötti súrlódást. Ez a kialakítás simább működést, egyszerűbb indítást és karbantartást tesz lehetővé, miközben jelentős energiamegtakarítást ér el.

Optimalizált csiszolási hatékonyság

A hullámbéléssel felszerelt malom növeli az őrlőközeg és az érc érintkezési felületét, erősítve az őrlési hatást. Ezenkívül javítja a hengerben lévő anyagok emelési képességét, ami hozzájárul a nagyobb áteresztőképességhez és az alacsonyabb energiafogyasztáshoz.

Nagy kapacitás és rugalmas működés

A termék nagy ürítőnyílással rendelkezik, amely támogatja a nagyobb gyártási kapacitást, amely a kis modellek 0,5 t/h-tól a nagy egységek esetében 800 t/h-ig terjed. Az integrált keretkialakítás megkönnyíti a polgári építést és a berendezések felszerelését, különösen a 2,1 méter vagy annál kisebb átmérőjű egységek esetében.

Fejlett kenési rendszer

Az olajköd-kenő berendezés biztosítja az összes nagy és kis hajtómű megbízható kenését, megelőzve az állásidőt és meghosszabbítva a berendezés élettartamát.

Működési elv

A termék az ütési és önköszörülési elvek kombinációján működik. Az anyag a betáplálási végén kerül be a hengerbe, és a henger forgásának hatására az acélgolyók ütését és magában az ércen belüli önőrlést tapasztalja. A folyamatos adagolás nyomást hoz létre, az anyagot az adagoló végtől a kiadó végig mozgatja.

A túlfolyó ürítési kialakítás biztosítja, hogy a hígtrágya természetesen átfolyjon az üreges tengelyen a nyomóvégen. Az üreges tengelyben lévő spirálcsillapító pengék a túlméretezett golyókat és a durva ércet visszavezetik a malomba további őrlés céljából. A szerkezet több összetevőből áll:

· Etetési rész

· Fő csapágy

· Forgó rész

· Erőátviteli rendszer (nagy és kis sebességfokozat)

· Légkuplung

· Fő motor és lassú sebességváltó eszköz

· Emelőeszköz

· Kenési rendszer

· Elektromos vezérlőrendszer

Ez az integrált kialakítás lehetővé teszi a stabil működés, a nagy hatékonyság és a csökkentett karbantartási igények fenntartását, így alkalmas a folyamatos, nagyszabású feldolgozásra.

Modell specifikációk

Az alábbi táblázat az EPIC Wet Grinding Overflow Ball Mill részletes paramétereit mutatja be, így biztosítva, hogy a működéséhez a legjobban illeszkedőt válassza ki:

Energiatakarékossági és karbantartási előnyök

1. 20–30%-os energiacsökkentés:

A csúszócsapágyak helyett gördülőcsapágyak használata csökkenti a súrlódást és az üzemeltetési energiaköltségeket.

2. Tartós betétek:

A hullámos betétek javítják a csiszolási hatékonyságot és csökkentik a kopást, minimalizálva az állásidőt.

3. Egyszerű telepítés:

Az integrált keret kialakítása támogatja a gyors telepítést és a stabil működést.

4. Megbízható kenés:

Az olajköd-kenőrendszer védi a fogaskerekeket és a csapágyakat, meghosszabbítva az élettartamot.

A Wet Grinding Overflow Ball Mill emellett lehetővé teszi a kezelők számára, hogy minimális kézi beavatkozással optimalizálják az őrlési kört, így biztosítva a megbízható, folyamatos termelést.

EPIKUS Wet Grinding Overflow Ball Mill vs. Common Alternatives

Alkalmazás és ipari felhasználás

Ezt a terméket széles körben alkalmazzák:

· Bányászati ​​műveletek arany, réz és más ércek őrlésére

· Finom őrlést igénylő ásványfeldolgozó üzemek

· A működési energiaköltségek és a karbantartás csökkentését célzó iparágak

· Olyan projektek, amelyek nagy kapacitású, folyamatos működésű berendezéseket igényelnek

Különösen alkalmas olyan projektekhez, ahol az energiahatékonyság, a megbízhatóság és a hosszú távú teljesítmény kritikus fontosságú.

Tengerentúli ügyfelek helyszíni gyári ellenőrzése

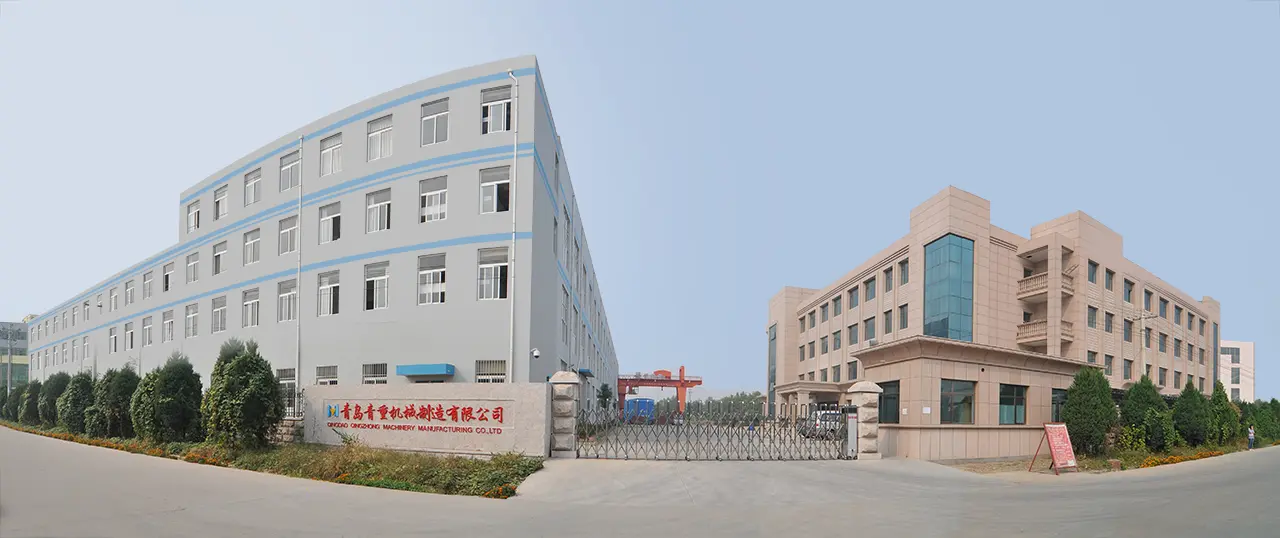

A délkelet-ázsiai bányászati ​​partnerek felkeresték az EPIC qingdaói gyárát, hogy megvizsgálják és átvegyék a golyósmalmot a szállítás előtt. Ellenőrizték a malom fő csapágyait, kerületi fogaskerekét, hengerbetéteit és olajköd-kenési rendszerét, valamint a helyszínen felülvizsgálták a hegesztési, megmunkálási és összeszerelési minőséget. A technikai megbeszélések ezután kiterjedtek az ügyfél érctípusára, a célfinomságra, a betáplálás méretére és áteresztőképességére, valamint a telepítési útmutatásra és a hosszú távú karbantartásra. Az átvétel megerősítette a berendezés minőségét és megerősítette a hosszú távú együttműködést délkelet-ázsiai partnereinkkel – ugyanis egy golyósmalom számára a szállítás előtti látás az egyetlen igazi bizonyíték.

Miért válassza az EPIC-et?

EPIKUSelismert kínai ásványfeldolgozó berendezések vezető gyártója és szállítója. Az EPIC Wet Grinding Overflow Ball Mill megbízható, energiahatékony és nagy teljesítményű megoldást jelent a bányászat és ásványfeldolgozó ipar számára világszerte. A fejlett gördülőcsapágy-technológia, az optimalizált köszörülési kialakítás és a robusztus szerkezet kombinációja ideális választássá teszi a hosszú távú termelékenységet és költségmegtakarítást kereső modern műveletekhez. Az EPIC választása biztosítja:

· Tapasztalat és szakértelem:

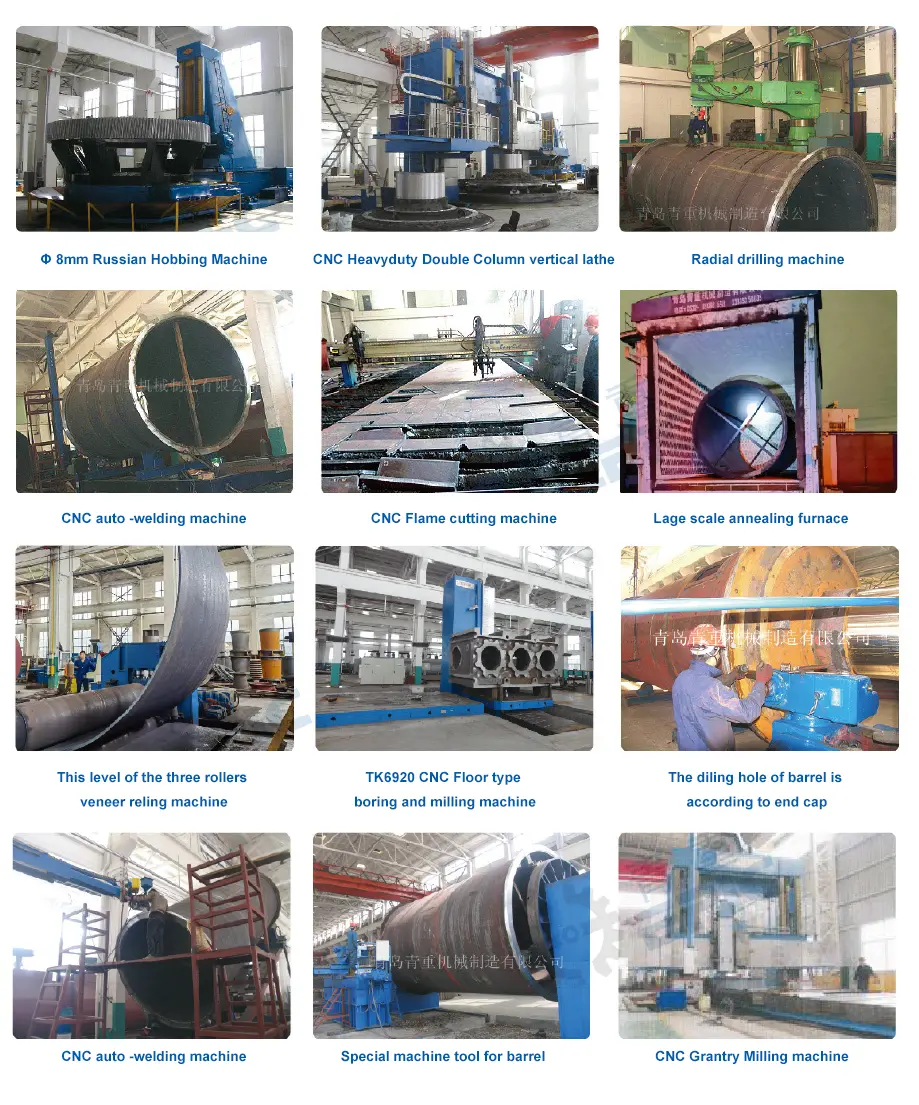

Évtizedes mérnöki tapasztalat az őrlőmalom tervezésében.

· Minőségbiztosítás:

Tartós anyagok, szigorú tesztelés és szigorú minőség-ellenőrzés.

· Szakmai támogatás:

Konzultáció, szerelési útmutató és vevőszolgálat.

· Egyedi megoldások:

Egyedi érctípusokhoz, termelési kapacitásokhoz és működési követelményekhez szabott berendezések.

GYIK

1. kérdés: Mire szolgál a termék?

A golyós malmot ércek finom őrlésére használják ásványfeldolgozó üzemekben. Arany-, rezet-, vas-, ólom-cink- és egyéb érceket őröl az acélgolyós ütés és az érc önőrlésének kombinálásával. A túlfolyó ürítési kialakítás lehetővé teszi a hígtrágya természetes kiáramlását az üreges tengelyből, így ideális folyamatos, nagy kapacitású finomcsiszoló körökhöz.

2. kérdés: Mi a különbség a túlfolyó golyósmalom és a rostélyos golyósmalom között?

A túlfolyó golyósmalom a zagyot egy üreges tengelyen keresztül üríti ki a nyomóvégen, míg a rostélyos kisütőmalom rostélylemezt használ a durva anyag visszatartására. A túlfolyó malmok egyszerűbb szerkezetűek, könnyebben karbantarthatók és jobban alkalmasak finom őrlésre. A rostélyos ürítésű malmokat általában durva őrléshez, vagy ha alacsonyabb hígtrágyaszintre van szükség.

3. kérdés: Milyen kapacitástartományt támogat az EPIC golyósmalma?

Az EPIC golyósmalma a 0,5 t/h-tól a kis modelleknél a 800 t/h-ig terjedő kapacitástartományt támogatja a nagy egységek esetében, lefedi a laboratóriumi, kísérleti és teljes körű gyártási igényeket. Normál finomcsiszolási projekteknél a jellemző munkatartomány 20–160 t/h.

Q4: Mennyi energiát takaríthat meg a gördülőcsapágy kialakítása?

A hagyományos csúszócsapágyak nagy, kétsoros gömbgörgős csapágyakra cserélésével a maró csökkenti a mozgó alkatrészek közötti súrlódást és 20-30%-kal csökkenti az üzemi energiafogyasztást. Csökkenti az indítási nyomatékot is, ami simább indítást és kisebb terhelést jelent a motoron és a sebességváltó rendszeren.

K5: Mi az a hullámbélés, és miért számít?

A hullám bélés egy hullámos béléslemez, amelyet a malomhenger belsejébe szerelnek be. Hullámformája növeli az őrlőközeg és az érc közötti érintkezési felületet, és javítja a közeg emelőképességét. Ez nagyobb őrlési hatékonyságot, nagyobb áteresztőképességet és alacsonyabb energiafogyasztást eredményez egy tonna ércre vetítve.

6. kérdés: Mit csinál az olajköd-kenőrendszer?

Az olajköd-kenőrendszer folyamatos, szabályozott olajködöt juttat a kerékkerékhez, a fogaskerékhez és a fő csapágyakhoz. Megakadályozza a fém-fém érintkezést, csökkenti a kopást, elkerüli a nem tervezett leállásokat és meghosszabbítja az átviteli rendszer élettartamát – ez különösen fontos a távoli bányászati ​​területeken, éjjel-nappal működő malmok számára.

7. kérdés: Mekkora a maximális adagolási és ürítési méret?

A maximális adagolási méret a modelltől függ. Az EPIC PE és PEX sorozatainál a betáplálási méret 80 mm és 1020 mm között van, az állítható kiömlőnyílás 5-300 mm. A finom őrlési köröknél a malom általában zúzógéppel és osztályozóval van párosítva a végtermék méretének szabályozására.

8. kérdés: Testreszabható a malom egy adott érctípushoz vagy projekthez?

Igen. Az EPIC személyre szabott megoldásokat kínál az érc típusa, a célfinomság, a betáplálás mérete, az áteresztőképesség, a helyszín magassága, az áramellátás és a telepítési feltételek alapján. Az egyedi opciók közé tartozik a hengerméret, a bélésprofil, a csapágytípus, a hajtáskonfiguráció és a vezérlőrendszer, valamint a helyszíni telepítési útmutatás és a hosszú távú karbantartási támogatás.

9. kérdés: Mi a telepítési és karbantartási követelmény?

A 2,1 m vagy annál kisebb átmérőjű egységek esetében az integrált vázszerkezet leegyszerűsíti a polgári építést és lerövidíti a beépítési időt. A rendszeres karbantartás főként a bélés ellenőrzésére, a kenési rendszer ellenőrzésére és a hajtómű kopásának ellenőrzésére terjed ki. Az olajköd-kenőrendszer csökkenti a kézi beavatkozást, és minimális állásidővel biztosítja a malom megbízható működését.

10. kérdés: Mi az átfutási idő, és hogyan kaphatok árajánlatot?

A szabványos átfutási idő a modelltől és a rendelési mennyiségtől függően általában 30-60 nap. Árajánlat kéréséhez küldje el nekünk érctípusát, betáplálási méretét, célfinomságát, szükséges kapacitását (t/h), telephelyi viszonyait és tápellátását. Mérnöki csapatunk ajánlja a megfelelő modellt, és teljes árajánlatot ad.

11. kérdés: A tengerentúli ügyfelek megvizsgálhatják a malmot a szállítás előtt?

Igen. Az EPIC üdvözli a tengerentúli ügyfeleket, hogy látogassák meg Qingdao termelési bázisát a helyszíni gyári ellenőrzés és a berendezések szállítás előtti átvétele céljából. Az ügyfelek áttekinthetik a fő csapágyakat, a körfogaskerekeket, a hengerbetéteket, az olajköd-kenési rendszert, valamint a hegesztési, megmunkálási és összeszerelési minőséget. A műszaki megbeszélések kiterjednek az érc típusára, a célfinomságra, a betáplálás méretére, az áteresztőképességre, a telepítési útmutatásra és a hosszú távú karbantartásra.

12. kérdés: Miért válassza az EPIC-et más golyósmalom beszállítókkal szemben?

Az EPIC több évtizedes speciális mérnöki tapasztalattal rendelkezik az őrlőmalom tervezésében, tartós anyagokat és szigorú minőségellenőrzést használ, valamint konzultációt, telepítési útmutatást és értékesítés utáni szolgáltatást nyújt. A Wet Grinding Overflow Ball Mill ötvözi a gördülőcsapágy-technológiát, a hullámos bélés kialakítását és az olajköd-kenést, hogy 20–30%-os energiamegtakarítást és megbízható, hosszú távú teljesítményt biztosítson.
