Energiatakarékos rostélyos golyósmalom

Az energiatakarékos rácsos golyósmalmot professzionális gyártó szállítja -EPIKUS, amely megbízható, nagy teljesítményű megoldást kínál durva ércek köszörülésére. Kiváló exporttermékként ez a golyósmalom integrálja a fejlett technológiát, az energiahatékonyságot és a robusztus felépítést, hogy megfeleljen a modern ásványianyag-feldolgozási igényeknek.

Termék paraméter

Miért válassza a rácsos golyós malmunkat?

Alkalmazások

· Durva érc őrlése arany-, réz-, vas- és egyéb színes- és vasbányászati ​​​​műveletek során.

· Alkalmas olyan nagyméretű ásványfeldolgozó üzemekhez, amelyek nagy áteresztőképességet és állandó szemcseméretet igényelnek.

· Nedves és száraz őrlési eljárásokban egyaránt használható a jobb rugalmasság és hatékonyság érdekében.

Hogyan működik a rácsgolyós malom

Az EPIC rácsos golyósmalom lassan forog egy átviteli eszközön keresztül. Az anyag adagolása a henger adagoló végéből történik. A belsejében acélgolyók ütik az anyagot és segítik az öncsiszolást. A folyamatos előtolás az anyagot az ürítési vég felé hajtja. A rácslemez kiszorítja az ércet, miközben megakadályozza az acélgolyók kisülését, minimális túlcsiszolódást biztosítva. A két végén lévő gördülőcsapágyak helyettesítik a csúszócsapágyakat, jelentősen csökkentve az energiafogyasztást.

Főbb jellemzők a működés során:

1. A hornyolt gyűrű alakú bélés maximalizálja a golyósérc érintkezési felületét, javítva a csiszolási hatékonyságot.

2. A nagy, kétsoros gömbgörgős csapágyak csökkentik az indítási ellenállást és a súrlódást.

3. Az olajködös kenés biztosítja a fogaskerekek folyamatos és megbízható működését.

4. Nagy gyártási kapacitásra tervezték, akár 160 t/h-ig.

5. Rugalmas beépítés: a kis egységek (<2,1 m átmérőjű) beépített kerettel rendelkeznek a kényelmes polgári építkezés érdekében.

Energiatakarékossági előnyök

· Optimalizált csiszolási hatás:

A hullámos bélések megemelik az anyagot, javítva a köszörülést, miközben csökkentik az energiát.

· Alacsonyabb működési költségek:

Az energiatakarékos rostélyos golyósmalom gördülőcsapágyai csökkentik a súrlódást, így 20-30% energiát takarítanak meg.

· Nagyobb termelékenység:

A nagy nyomónyílások és a szabályozott túlcsiszolás javítja a teljesítményt.

· Karbantartásbarát:

Az olajködös kenés és a moduláris alkatrészek leegyszerűsítik a karbantartást.

Összehasonlítás a piaci alternatívákkal

· Az EPIC energiatakarékos kialakítása felülmúlja a hagyományos túlfolyós golyósmalmot azáltal, hogy minimálisra csökkenti a túlcsiszolást.

· A globális export bemutatja a termék alkalmazkodóképességét és teljesítményét a különböző ásványtípusok között.

· A konkrét projektigényekhez testreszabható opciók lehetővé teszik a részecskeméret és az őrlési hatékonyság pontos szabályozását.

Project Case

Egy délkelet-ázsiai ásványfeldolgozó üzemnek megbízható őrlési megoldásra volt szüksége durva aranyérchez. Meglévő túlfolyó malomjuk túlcsiszolta az anyagot, ami magas energiafogyasztást és inkonzisztens részecskeméretet okozott. A helyére az EPIC rácsos golyósmalomját választották.

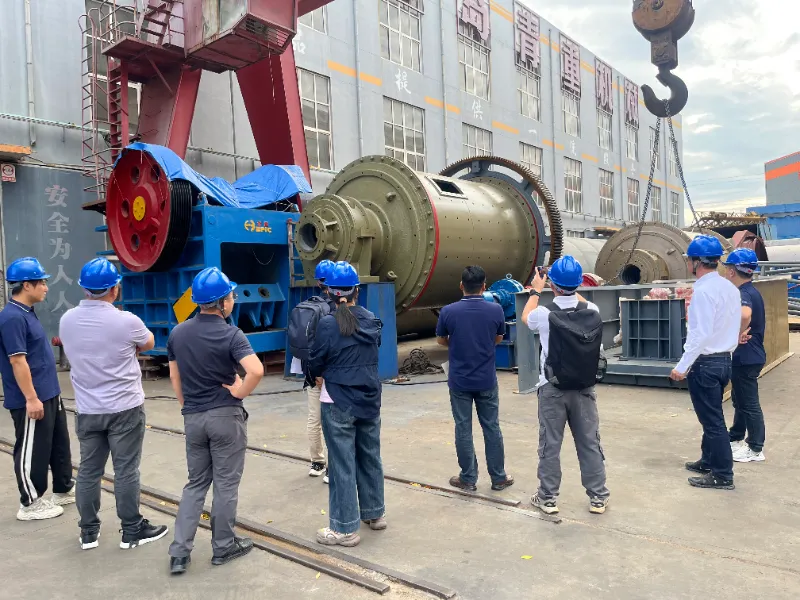

Helyszíni ellenőrzés

A szállítás előtt az ügyfél műszaki csapata felkereste az EPIC Qingdao gyárát, hogy megvizsgálja a malmot. Három dologra összpontosítottak: a rostélylemez-ürítő rendszerre (annak megerősítésére, hogy megakadályozza az acélgolyók kiszabadulását, miközben átengedi a durva ércet), a hornyolt gyűrű alakú bélés beszerelésére (a golyósérc érintkezési felületének ellenőrzésére), valamint az olajköd-kenőrendszerre a körfogaskereken és a fő csapágyakon. A csapat felülvizsgálta a henger hegesztési minőségét és a nagy, kétsoros gömbgörgős csapágyak összeszerelési tűrését is.

Eredmény

Az átvétel után a malmot kiszállították és a helyszínen üzembe helyezték. Az ügyfél stabil működésről, állandó kisülési részecskeméretről és mérhető energiafogyasztás-csökkenésről számolt be a korábbi túlfolyó malomhoz képest. A projekt megerősítette, hogy a durva érc köszörülésnél a rostélyos kisülési kialakítás minimálisra csökkenti a túlcsiszolást, és javítja a kör általános hatékonyságát.

Miért válassza az EPIC-et?

1. Durva csiszolóberendezésekre szakosodott

EPIKUS1988 óta gyárt őrlőmalmot, termékcsaládja rostélyos golyósmalmok, túlfolyós golyósmalmok, autogén malmok, rúdmalmok és keverős malmok. A durva köszörülési körök esetében mérnökcsapatunk tisztában van azzal, hogy a kisülési módszer, a bélésprofil és a csapágy típusa hogyan befolyásolja a részecskeméret-eloszlást és az energiafogyasztást – és ennek megfelelően konfigurálunk minden malmot.

2. Házon belüli gördülőcsapágy technológia

Energiatakarékos rostélyos golyósmalmunk nagy, kétsoros gömbgörgős csapágyakat használ csúszócsapágyak helyett. Ez a kialakítás nem kiegészítő; kezdettől fogva bele van építve a malom szerkezetébe, lefedi a csapágyfészek megmunkálását, a tengelybeállítást és a kenés elvezetését. Az eredmény 20-30%-kal alacsonyabb energiafogyasztás és könnyebb indítás.

3. Hornyolt gyűrű alakú bélés – az EPIC tervezte, öntötte és szerelte fel

A hornyolt gyűrű alakú bélést az EPIC saját rajzai alapján gyártjuk és műhelyünkben szereljük fel. Mi szabályozzuk a horonyprofilt, az anyag keménységét és az illesztési tűréshatárt, így a bélés egyenletes golyósérc érintkezést és kiszámítható kopási időt biztosít. Az értékesítés utáni szolgáltatásokhoz cserebetétek is rendelkezésre állnak.

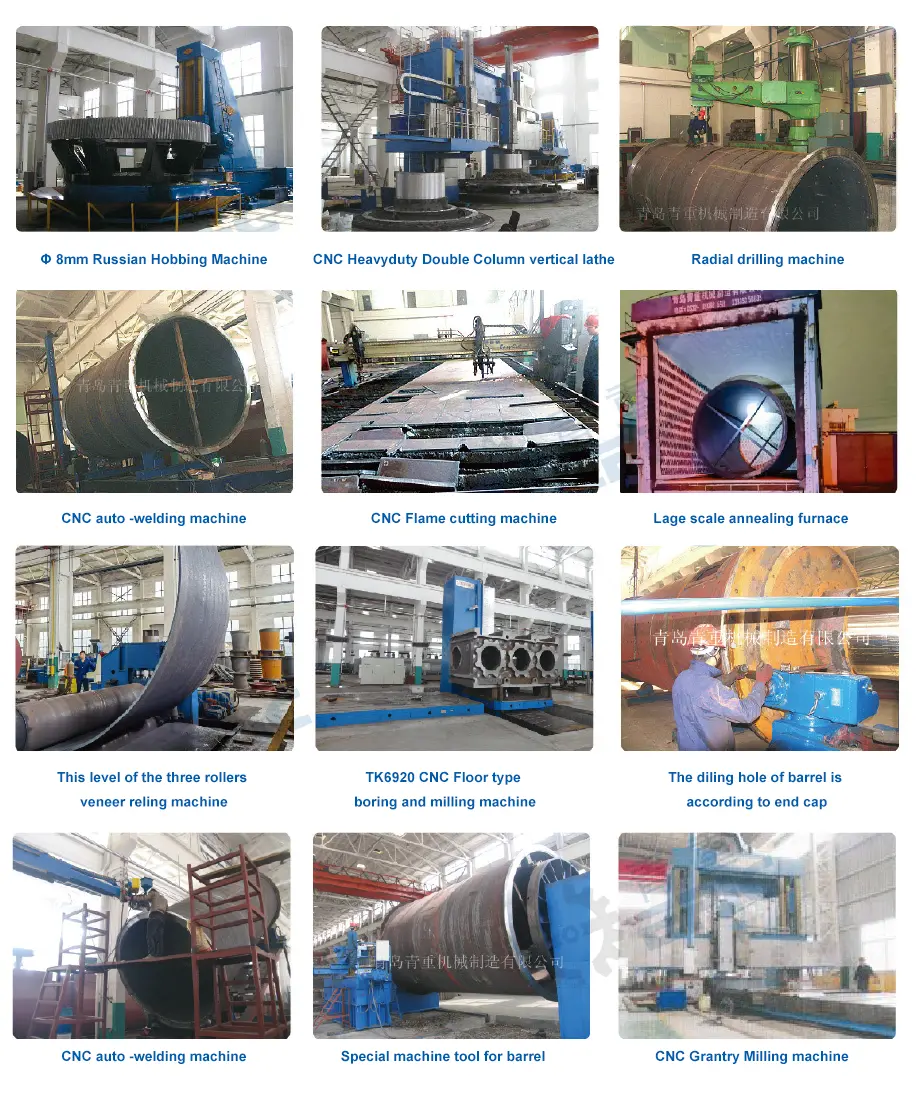

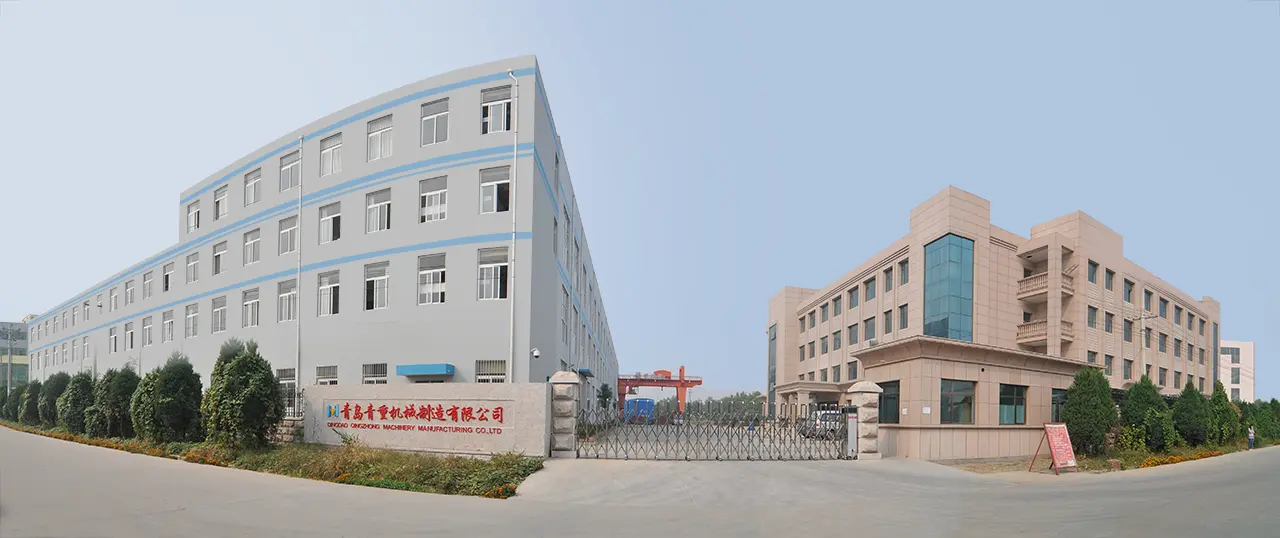

4. Teljes körű termelési kapacitás

Az EPIC Qingdao termelési bázisa az öntést, a megmunkálást, a hegesztést, az összeszerelést és a tesztelést foglalja magában. Az 5,5 m-es hengerátmérőig és 5200 kW-os főmotor teljesítményű rostélyos golyósmalmok házon belül készülnek, a gyártási kapacitás adatai gyárilag ellenőrizhetőek.

5. Tengerentúli projekt tapasztalat

Az EPIC daráló malmai Délkelet-Ázsiába, Dél-Amerikába, Afrikába, a Közel-Keletre és Közép-Ázsiába kerülnek exportálásra. Nemzetközi üzleti és műszaki csapataink támogatják a tengerentúli projekteket a modellválasztástól, a testreszabáson és a gyári ellenőrzésen át a telepítési útmutatásig és a hosszú távú karbantartásig.

6. Gyári ellenőrzés Üdvözöljük

A tengerentúli ügyfelek szívesen látják az EPIC Qingdao-i gyárát, hogy megvizsgálják a rostélylemez-ürítő rendszert, a hornyolt gyűrű alakú bélést, az olajköd-kenőrendszert, a hengerhegesztést és a csapágyszerelést a szállítás előtt. A műszaki megbeszélések kiterjednek az érc típusára, a betáplálás méretére, a célszemcseméretre, az áteresztőképességre, a telepítési útmutatásra és a hosszú távú karbantartásra.

7. Testreszabás durva köszörülési körökhöz

Minden durva őrlési projekt eltérő ércjellemzőkkel, betáplálási mérettel és célszemcsemérettel rendelkezik. Az EPIC testreszabott konfigurációkat biztosít, beleértve a hengerméretet, a bélésprofilt, a csapágytípust, a hajtáskonfigurációt, a vezérlőrendszert és a nyomónyílás kialakítását, a projekt paraméterei alapján.

8. Pótalkatrészek és értékesítés utáni támogatás

Az EPIC béléseket, rostélylemezeket, csapágyakat, fogaskerekeket és egyéb kopóalkatrészeket szállít a malom teljes élettartama alatt. Egyedi mintákat adunk le utánrendelésre. A hosszú távú ügyfelek elsőbbséget élveznek a pótalkatrészek és a műszaki támogatás terén.

GYIK

1. kérdés: Mi a különbség a rostélyos golyósmalom és a túlfolyó golyósmalom között?

A rostélyos golyósmalom az anyagot egy rostélylemezen keresztül üríti ki a nyomóvégen, amely visszatartja az acélgolyókat, miközben átengedi a durva ércet. A túlfolyó golyósmalom a hígtrágyát egy üreges aknán keresztül engedi ki, a hígtrágya szintjére támaszkodva. A rostélyos malmok jobbak a durva őrléshez, és csökkentik a túlőrlést; a túlfolyó malmok jobbak a finom őrléshez.

2. kérdés: Mire használható a rácsos golyósmalom?

Ásványfeldolgozó üzemekben durva érc őrlésére használják, különösen arany-, réz-, vas- és egyéb vas- és nemvasércekhez. Alkalmas olyan nagyüzemekhez, amelyek nagy áteresztőképességet (160 t/h-ig) és állandó szemcseméretet igényelnek, és nedves és száraz őrlési körökben is működik.

Q3: Hogyan akadályozza meg a rostélylemez az acélgolyók kisülését?

A rostélylemezen kisebb rések találhatók, mint az acélgolyókon, de elég nagyok ahhoz, hogy az ércszemcsék áthaladjanak. Ahogy a malom forog, a folyamatos betáplálás az ércet átnyomja a réseken, miközben az acélgolyók a hengerben maradnak további őrlés céljából. Ez a kialakítás minimalizálja a túlőrlést, és az őrlőközeget a malomban tartja.

4. kérdés: Mekkora az EPIC rostélyos golyósmalom kapacitása?

A standard modell akár 160 t/h-t is támogat. Az EPIC nagyobb modelleket is kínál a nagy áteresztőképességű ásványfeldolgozó üzemekhez. A projektspecifikus kapacitáshoz küldje el nekünk az érc típusát, a betáplálás méretét, a célszemcseméretet és a szükséges teljesítményt, és mérnökeink javasolják a megfelelő modellt.

Q5: Mennyi energiát takaríthat meg a gördülőcsapágy kialakítása?

A hagyományos csúszócsapágyak nagy, kétsoros gömbgörgős csapágyakra cserélésével a malom csökkenti az indítási ellenállást és a súrlódást, így 20-30%-kal csökkenti az energiafogyasztást. Csökkenti az indítási nyomatékot is, ami simább indítást és kisebb terhelést jelent a motoron és a sebességváltó rendszeren.

6. kérdés: Mi az a barázdált gyűrű alakú bélés, és miért számít?

A hornyolt gyűrű alakú bélés a henger belsejébe szerelt hullámos béléslemez. A hornyok növelik az őrlőközeg és az érc érintkezési felületét, és javítják az anyagemelést a malom belsejében. Ez magasabb őrlési hatékonyságot, jobb szemcseméret-szabályozást és alacsonyabb energiafogyasztást eredményez egy tonna ércre vetítve.

7. kérdés: Mi a különbség az EPIC rostélyos golyósmalom és a közönséges golyósmalom között?

Az EPIC rostélyos golyósmalma csúszócsapágyak helyett gördülőcsapágyakat, lapos bélés helyett hornyolt gyűrű alakú bélést, kézi kenés helyett olajköd-kenőrendszert használ. Ez a három változtatás 20–30%-os energiamegtakarítást, nagyobb áteresztőképességet és alacsonyabb karbantartást eredményez a hagyományos golyósmalmokhoz képest.

8. kérdés: Testreszabható a malom egy adott érctípushoz vagy projekthez?

Igen. Az EPIC testreszabott megoldásokat kínál az érc típusa, a betáplálás mérete, a célszemcseméret, az áteresztőképesség, a helyszín magassága, az áramellátás és a telepítési feltételek alapján. Az egyedi opciók közé tartozik a hengerméret, a bélésprofil, a csapágytípus, a hajtáskonfiguráció és a vezérlőrendszer, valamint a helyszíni telepítési útmutatás és a hosszú távú karbantartási támogatás.

9. kérdés: Mi a beépítési követelmény a rostélyos golyósmalomhoz?

A 2,1 m-nél kisebb hengerátmérőjű egységek esetében az EPIC beépített vázszerkezetet használ, amely leegyszerűsíti a polgári építkezést és lerövidíti a beépítési időt. Nagyobb egységekhez külön alapot használnak. Az EPIC telepítési rajzokat, helyszíni útmutatást és üzembe helyezési támogatást nyújt a tengerentúli projektekhez.

10. kérdés: Mi az átfutási idő, és hogyan kaphatok árajánlatot?

A szabványos átfutási idő a modelltől és a rendelési mennyiségtől függően általában 30-60 nap. Árajánlat kéréséhez küldje el nekünk az érc típusát, a betáplálás méretét, a célszemcseméretet, a szükséges kapacitást (t/h), a helyszíni feltételeket és az áramellátást. Mérnöki csapatunk ajánlja a megfelelő modellt, és teljes árajánlatot ad.

11. kérdés: A tengerentúli ügyfelek megvizsgálhatják a malmot a szállítás előtt?

Igen. Az EPIC üdvözli a tengerentúli ügyfeleket, hogy látogassák meg Qingdao termelési bázisát a helyszíni gyári ellenőrzés és a berendezések szállítás előtti átvétele céljából. Az ügyfelek áttekinthetik a rostélylemez-ürítő rendszert, a hornyolt gyűrű alakú bélést, az olajköd-kenőrendszert, a hengerhegesztést és a csapágyegységet. A műszaki megbeszélések kiterjednek az érc típusára, a betáplálás méretére, a célszemcseméretre, az áteresztőképességre, a telepítési útmutatásra és a hosszú távú karbantartásra.

12. kérdés: Miért válassza az EPIC rostélyos golyósmalmot más beszállítókkal szemben?

Az EPIC több évtizedes speciális mérnöki tapasztalattal rendelkezik az őrlőmalom tervezésében, tartós anyagokat és szigorú minőségellenőrzést használ, valamint konzultációt, telepítési útmutatást és értékesítés utáni szolgáltatást nyújt. Az energiatakarékos rostélyos golyósmalom egyesíti a gördülőcsapágyas technológiát, a hornyolt gyűrű alakú bélés kialakítását és az olajköd-kenést, hogy 20–30%-os energiamegtakarítást, akár 160 t/h kapacitást és megbízható, hosszú távú teljesítményt biztosítson durva érccsiszoláshoz.

Előnyök összefoglalása

· Nagy hatásfokú köszörülés csökkentett energiafogyasztás mellett.

· Robusztus, tartós kialakítás a hosszú távú működéshez.

· Könnyű karbantartás és megbízható kenőrendszer.

· Rugalmas méretezési lehetőségek a működési követelményeknek megfelelően.

· Ideális választás azoknak a globális vásárlóknak, akik költséghatékony, kiváló minőségű ásványfeldolgozó berendezéseket keresnek.

Az EPIC Grate Ball Mill a fejlett köszörülési technológia, a kiváló műszaki tervezés és a globális exportszakértelem csúcspontja. Legyen szó a meglévő üzemek korszerűsítéséről vagy új ásványfeldolgozó sorok építéséről, ez a golyósmalom maximális teljesítményt, energiahatékonyságot és hosszú távú működési megbízhatóságot biztosít.Üdvözöljük, lépjen velünk kapcsolatba!
